Uvod

Omjer punjenja (također napisan kao stopa punjenja ili postotak punjenja) jedan je od najčešće traženih parametara u MBBR dizajnu:

postavite ga prenisko i kapacitet tretmana može pasti; postavite previsoko i fluidizacija može biti poremećena.

U inženjerskoj praksi, omjer punjenja MBBR medija se općenito kontrolira unutar25%–67%(ovisno o vrsti medija i konfiguraciji spremnika), s primjetno različitim preporučenim rasponima za komunalne i industrijske primjene.

Koji je omjer punjenja i zašto se 67% često tretira kao plafon

Omjer punjenja je postotak efektivne zapremine reaktora koju zauzima staloženi volumen medija. On određuje i ukupnu količinu medija koji je dostupan za rast biofilma i da li se medij može slobodno prevrtati pod hidrauličkim silama i silama aeracije.

U stvarnim projektima, omjer punjenja se mjeri na osnovu ustaljene zapremine medija: uzorak medija se ubacuje u gradirani cilindar ili kalibrirani kontejner, lagano lupka dok se volumen ne stabilizira, a zatim se upoređuje sa zapreminom spremnika. Dimenzionalne varijacije između serija mogu uticati na mjerenje, tako da dizajn, nabavku i doziranje treba izračunati prema istoj specifikaciji serije gdje god je to moguće.

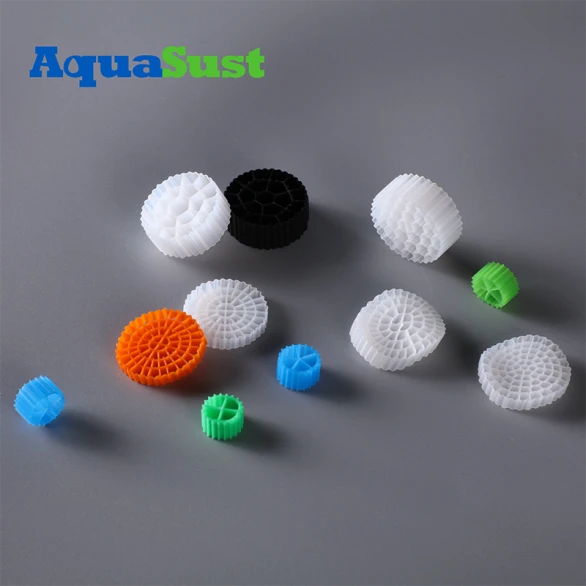

Za fluidizaciju je potrebno dovoljno slobodnog prostora. Za medije cilindričnog tipa K- (K1/K3/K5), inženjersko iskustvo pokazuje da kada omjer punjenja pređe otprilike 67%, sloj medija se približava gustom pakovanju: mjehurići vode i zraka se bore da prodru, a stagnirajuće zone imaju tendenciju da se formiraju blizu dna rezervoara. iz tog razloga,67% se široko tretira kao praktičan inženjerski strop za spuštene medije (tipična vrijednost). Plafon se donekle razlikuje u zavisnosti od medijske strukture; Porozni spužvasti-mediji se lakše deformišu i mogu se približiti većim omjerima u nekim scenarijima, ali to se mora pažljivo provjeriti.

Efekti omjera punjenja koji je prenizak ili previsok

2.1 Prenizak odnos punjenja

Efektivna površina biofilma u rezervoaru je nedovoljna, zapreminska brzina punjenja opada, a indikatori efluenta postaju teško ispuniti;

Pri niskim koncentracijama medija, fluidizacija postaje pretjerano snažna, biofilm se lakše skida, a period uspostavljanja biofilma se produžava;

Investicija u zapreminu rezervoara nije u potpunosti iskorištena - projekti rekonstrukcije troše novac bez stvarnog povećanja kapaciteta;

Novi-projekti izgradnje mogu biti primorani da povećaju rezervoare kako bi se kompenzirao kapacitet tretmana, povećavajući troškove civilne{1}}gradnje i otiska.

2.2 Previsok omjer punjenja

Fluidizacija medija je ograničena, unutar rezervoara se razvijaju zbijene mrtve zone, pogoršava se prijenos mase i pojavljuje se lokalizirani nedostatak kisika;

Povećava se potrošnja energije aeracije: potrebno je više zraka za održavanje fluidizacije, povećavajući troškove obrade jedinice;

Sudar i habanje između medija se intenziviraju, stavljajući veće opterećenje na sita za zadržavanje, dok se vijek trajanja skraćuje, a pritisak održavanja raste.

Uobičajena zabluda u stvarnim projektima je da "veći omjer punjenja uvijek znači veći kapacitet tretmana." Kada se omjer približi gornjoj granici fluidizacije, dodavanje više medija ne poboljšava stope uklanjanja i zapravo može pogoršati kvalitet efluenta.

2.3 Kako na licu mesta proceniti da li je odnos punjenja odgovarajući

Tokom rada pomažu tri brze provjere: prvo, vizualno provjerite stanje fluidizacije - medij treba da se ravnomjerno prevrće po površini rezervoara bez očiglednih zbijenih zona; drugo, pratite distribuciju rastvorenog kiseonika - velika odstupanja DO po rezervoaru ukazuju na loše mešanje, što može ukazivati ​​na prepun rezervoar; treće, pratite indikatore efluenta i debljinu biofilma - ako je biofilm stalno tanak ili se često ljušti, možda će biti potrebno prilagoditi omjer punjenja ili brzinu aeracije. Ovo su provjere radnog{4}}iskustva; konačna presuda uvijek počiva na podacima-ispitivanja kvaliteta vode.

Preporučeni omjeri punjenja za općinske i industrijske scenarije

Preporučeni raspon za svaki scenarij ovisi o koncentraciji influenta, ciljnom standardu efluenta, tipu spremnika i metodi aeracije. Rasponi ispod su tipične inženjerske vrijednosti; svaki konkretan projekat treba potvrditi projektnom kalkulacijom.

Imajte na umu da su preporučeni rasponi samo početna tačka. Konačnu vrijednost treba provjeriti u odnosu na projektovanu volumetrijsku stopu punjenja (uobičajeno za općinu 0,3–0,8 kg COD/(m³·d)) i ciljni standard efluenta: za visoko opterećenje i stroge standarde, uzmite gornji kraj raspona; za prioritete niskog opterećenja i{3}}uštede energije, uzmite donji kraj.

Prilagodbe prema vrsti rezervoara, aeraciji i regionalnom kvalitetu vode

Vrsta rezervoara:

• Čep{0}}rezervoari sa protokom razvijaju velike gradijente koncentracije duž putanje protoka, tako da su njihovi omjeri punjenja često niži od onih kod potpuno miješanih rezervoara;
• više{0}}kanalni rezervoari mogu primijeniti različite omjere punjenja u različitim kanalima.
• Provjera punjenja: nakon odabira omjera punjenja, provjerite i zapreminsko opterećenje i površinsko{0}}opterećenje kako biste potvrdili da zapremina rezervoara i površina medija ispunjavaju ciljeve dizajna - izbjegavajte zadovoljavanje jednog indikatora dok premašujete drugi.

Metoda aeracije:

• Evropski projekti obično koriste ventilaciju sa ventilatorom sa finim-difuzerima sa mjehurićima, koji mogu podržati veće omjere punjenja (40%–55%);
• površinski aeratori ili mlazna aeracija daju ograničen intenzitet miješanja, pa se preporučuje donji kraj raspona.

Regionalni kvalitet vode:

• u Jugoistočnoj Aziji, topli izvori visoke-zamućenosti mogu lako obložiti medije suspendovanim čvrstim materijama; Predlaže se 25%–40% zajedno sa pojačanim predtretmanom.
• U hladnim sjevernim regijama biološka aktivnost opada, tako da se veći omjeri punjenja često koriste za kompenzaciju površine, u kombinaciji s temperaturom{0}}korigovanim dizajnom.
• U EU, gdje su koncentracije dotoka niske, omjer punjenja može se umjereno smanjiti radi uštede energije pod uvjetom da su standardi za otpadne vode još uvijek ispunjeni.

Usklađenost i isporuka:

• za izvezene medije, CE/REACH (EU) ili EPA{0}}dokumentacija mora biti dostavljena za ciljno tržište;
• za projekte u Kini važe GB standardi i primjenjivi kodovi dizajna, a omjer punjenja se finalizira verifikacijom dizajna.

Projekti rekonstrukcije bi također trebali procijeniti višak kapaciteta postojećeg sistema za aeraciju kako bi se izbjegla nedovoljna aeracija nakon povećanja omjera punjenja.

Često postavljana pitanja (FAQ)

P1: Da li veći omjer punjenja uvijek znači veći kapacitet tretmana?

O: Nije nužno. U okviru opsega u kojem fluidizacija ostaje normalna (npr. 25%–50%), povećanje omjera punjenja dodaje efektivnu površinu biofilma i kapacitet raste u skladu s tim; ali skoro 60%–67% fluidizacija postaje ograničena, mrtve zone se povećavaju, rast kapaciteta usporava ili se preokreće, a potrošnja energije za aeraciju primjetno raste.

P2: Zašto toliko dizajna ograničava omjer punjenja na 67%?

O: To je tehničko pravilo (tipična vrijednost) izvedeno iz mehanizma fluidizacije suspendiranih cilindričnih medija. Iznad ovog omjera, vodeni i zračni kanali između medija su komprimirani, što otežava održavanje ravnomjerne fluidizacije. Ako je projektu zaista potrebna veća gustoća medija, konfiguraciju rezervoara ili kombinaciju procesa treba ponovo-procijeniti umjesto jednostavnog dodavanja više medija.

P3: Kako projekat rekonstrukcije treba odrediti svoj omjer punjenja?

O: Projekti rekonstrukcije su ograničeni i postojećom zapreminom rezervoara i kapacitetom sistema za aeraciju. Prvo provjerite da li trenutna zaliha aeracije može izdržati fluidizaciju i prijenos kisika pri ciljnom omjeru punjenja, a zatim pokrenite probne proračune unutar preporučenog raspona; ako je potrebno, potvrdite stope pričvršćivanja i uklanjanja biofilma u pilot testu prije povećanja do inženjerske vrijednosti.

Zaključak

Ne postoji jedna-veličina-koja odgovara-omjeru punjenja za sve. Zvučna vrijednost jednaka je zahtjevima za punjenje scenarija plus ograničenja kapaciteta rezervoara/aeracije plus regionalne{4}}korekcije kvaliteta vode. Opštinski projekti obično rade na 25%–50%, dok industrijski scenariji visokog{8}}opterećenja mogu doseći 60%–67% - osnovni kriterij je da li mediji mogu održati normalnu fluidizaciju.
